ETHERCHANNEL – CISCO

                Bismillahirrahmanirrahiim, lanjut lagi pada pembahasan kali ini tentang Etherchannel, pembahasan masih seputar tentang Switch, yang kemaren kita bahas: STP (Spanning-Tree Protocol) + LAB, Konsep VTP (VLAN Trunking Protocol) + LAB, Daftar Isi - Berdasarkan Update Terbaru, Inter VLAN dan Inter VLAN Router on Stick + LAB, CISCO Switch - Vlan dan Trunking + LAB, Basic CISCO Switch, silahkan di baca - baca dulu pembahasan yang kemaren!!!, kalau sudah lanjut aja, ETHERCHANNEL memiliki Topology seperti yang ada di STP yang kita bahasa kemaren, tapi ETHERCHANNEL menggabungkan beberapa Link (Port Interface) menjadi satu group sehingga tanpa adanya port yang sia - sia seperti yang ada di Topology STP (Blocking Port), konsep dasarnya ETHERCHANNEL ialah menggabungkan beberapa port interface fisik pada Switch menjadi satu interface Logical dengan tujuan load sharing (membagi jalur pengiriman biar lebih cepat) dan Redundancy (apabila ada Link mati bisa di lewatkan ke Link pengganti pada Groupnya), berikut ini mengenai EtherChannel:

a.       Dalam 1 Group EtherChannel bisa mengikat sampai 8 Port interface yang sama sekaligus.

b.      Konfigurasi Etherchannel harus pada VLAN yang sama atau sebagai TRUNKING.

c.       Apabila ingin membentuk EtherChannel harus pada Speed dan Duplex yang sama

d.      Konfigurasi EtherChannel bisa di lakukan pada perangkat Router (layer 3) atau Switch (layer2)

e.      Range allowed VLAN harus sama pada setiap perangkat

Untuk konfigurasinya ETHERCHANNEL bisa di lakukan dengan 3 cara, di antaranya:

a.       Secara manual / Static (On/Off)

b.      Dynamis dengan menggunakan PAgP (Port Agregation Protocol) ini Proprietary Cisco, PAgP Packet akan di kirimkan setiap 30 detik

c.       Dynamis dengan menggunakan LACP (Link Agregation Control Protocol) ini Standard yang di kemabangkan oleh IEEE 802.3AD dengan License open Source.

Untuk melakukan konfigurasi Protocol Dynamic Etherchannel dengan cara menuliskan Keyword berikut ini:

a.       PagP: Auto dan Desirable

EX:  IDN(config)# interface range f0/1-2

IDN(config-if-range)# channel-group 1 mode Auto / desirable *pilih salah satu

IDN(config-if-range)# no shutdown

b.      Lacp: Passive dan Active

EX:   S1(config)# interface range f0/1-2

S1(config-if-range)# channel-group 2 mode active / Passive *Pilih salah satu

S1(config-if-range)# no shutdown

Hal – hal yang perlu di ketahui atau tahapan sebelum membuat konfigurasi EtherChannel, berikut ini:

a.       Identifikasikan terlebih dahulu pada tiap Switch Port mana yang akan di konfigurasikan etherChannel

b.      Memilih Opsi untuk di konfigurasikan pada type EtherChannel yang mana.

c.       penerapan EtherChannel pada Port interface, pertama: buat Nomer untuk Channel Group, kedua: pilih mode untuk penerapan EtherChannel (On/Off/Active/Passive/Auto/Dessirable)

d.      konfigurasi mode untuk menghubungkan antar EtherChannel pada Switch (Trunk, Access dll.)

e.      Verifikasi konfigurasi EtherChannel dengan Syntax, di bawah ini:

 1.       @idn2(config)#do sh int f0/3 switch                (*tergantung type dan no. Port interface)

 2.      @idn2(config)#do show run interface port-channel 1     (*tergantung No. Group channel)
 3.       @idn2(config # show etherchannel summary

#. LAB ETHERCHANNEL

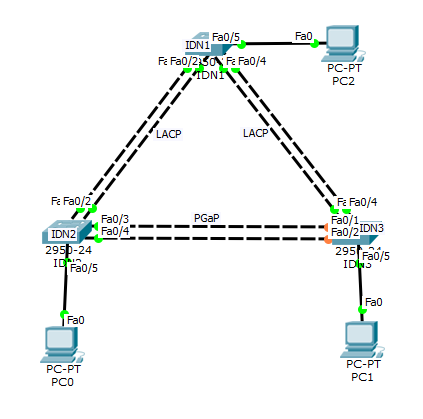

a.       Topology:

-          Keterangan:

a.       Buat VLAN 10 pada tiap Switch dengan nama MARKETING yang berguna untuk menghubungkan tiap Switch.

b.      Buat VLAN 20 pada tiap Switch dengan nama SALES yang berguna untuk menghubungkan tiap PC dengan gateway: 192.1681.100/24.

c.       Konfigurasi PGaP pada Switch yang terhubung antara SW IDN2 – IDN3

d.      Konfigurasi LACP pada Switch yang terhubung antara SW IDN1 – IDN2 dan IDN1 – IDN3

e.      Buat IP pada tiap PC kemudian lakukan pengecekan dengan menggunakan PING!!!...

#. Konfigurasi Tiap- Tiap Switch:

--------------------------------------------------------------------------------------------------------------------------------------

Switch1

--------------------------------------------------------------------------------------------------------------------------------------

Switch>enable

Switch#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#hostname @idn1

@idn1(config)#vlan 10

@idn1(config-vlan)#name MARKETING

@idn1(config-vlan)#vlan 20

@idn1(config-vlan)#name SALES

@idn1(config-vlan)#exit

@idn1(config-if-range)#int f0/5

@idn1(config-if)#sw mode access

@idn1(config-if)#sw access vlan 20

@idn1(config-if)#exit

                                - ke SWITCH 2 LACP

@idn1(config)#int range f0/1-2

@idn1(config-if-range)#sw mode trunk

@idn1(config-if-range)#sw trunk native vlan 10

@idn1(config-if-range)#channel-group 2 mode active

@idn1(config-if-range)#no shutdown

                                - ke SWITCH 3 LACP

@idn1(config)#int range f0/3-4

@idn1(config-if-range)#sw mode trunk

@idn1(config-if-range)#sw trunk native vlan 10

@idn1(config-if-range)#channel-group 3 mode active

@idn1(config-if-range)#no shutdown

---------------------------------------------------------------------------------------------------------------------------

Switch2

---------------------------------------------------------------------------------------------------------------------------

Switch>enable

Switch#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#hostname @idn2

@idn2(config)#

@idn2(config)#vlan 10

@idn2(config-vlan)#name MARKETING

@idn2(config-vlan)#vlan 20

@idn2(config-vlan)#name SALES

@idn2(config-vlan)#exit

@idn2(config)#int f0/5

@idn2(config-if)#sw mode access

@idn2(config-if)#sw access vlan 20

                                - ke SWITCH 3 PGaP

@idn2(config)#int range f0/3-4

@idn3(config-if-range)#sw mode trunk

@idn3(config-if-range)#sw trunk native vlan 10

@idn2(config-if-range)#channel-group 1 mode auto

@idn2(config-if-range)#no shutdown

                                - ke SWITCH 1 LACP

@idn2(config)#int rang f0/1-2

@idn2(config-if-range)#sw mode trunk

@idn2(config-if-range)#sw trunk native vlan 10

@idn2(config-if-range)#channel-group 2 mode passive

@idn2(config-if-range)#no shutdown

--------------------------------------------------------------------------------------------------------------------------------------

Switch3

--------------------------------------------------------------------------------------------------------------------------------------

Switch>enable

Switch#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#hostname @idn3

@idn3(config)#vlan 10

@idn3(config-vlan)#name MARKETING

@idn3(config-vlan)#vlan 20

@idn3(config-vlan)#name SALES

@idn3(config-vlan)#exit

                                - ke SWITCH 2 PGaP

@idn3(config)#int range f0/1-2

@idn3(config-if-range)#sw mode trunk

@idn3(config-if-range)#sw trunk native vlan 10

@idn3(config-if-range)#channel-gr 1 mode desirable

@idn3(config-if-range)#no shutdown

                                - ke SWITCH 1 LACP

@idn1(config)#int range f0/3-4

@idn1(config-if-range)#sw mode trunk

@idn1(config-if-range)#sw trunk native vlan 10

@idn1(config-if-range)#channel-group 3 mode passive

@idn1(config-if-range)#no shutdown

#. Veryfikasi:

-          Switch IDN2 (@idn2)

@idn2(config)#do sh int f0/3 sw

Name: Fa0/3

Switchport: Enabled

Administrative Mode: dynamic auto

Operational Mode: static access (member of bundel Po1)

Administrative Trunking Encapsulation: dot1q

Operational Trunking Encapsulation: native

Negotiation of Trunking: On

Access Mode VLAN: 1 (default)

Trunking Native Mode VLAN: 1 (default)

Voice VLAN: none

Administrative private-vlan host-association: none

Administrative private-vlan mapping: none

Administrative private-vlan trunk native VLAN: none

Administrative private-vlan trunk encapsulation: dot1q

Administrative private-vlan trunk normal VLANs: none

Administrative private-vlan trunk private VLANs: none

Operational private-vlan: none

Trunking VLANs Enabled: ALL

Pruning VLANs Enabled: 2-1001

Capture Mode Disabled

Capture VLANs Allowed: ALL

Protected: false

Appliance trust: none

@idn2(config)#do sh etherchannel summary

Flags:  D - down        P - in port-channel

        I - stand-alone s - suspended

        H - Hot-standby (LACP only)

        R - Layer3      S - Layer2

        U - in use      f - failed to allocate aggregator

        u - unsuitable for bundling

        w - waiting to be aggregated

        d - default port

Number of channel-groups in use: 2

Number of aggregators:           2

Group  Port-channel  Protocol    Ports

------+-------------+-----------+----------------------------------------------

1      Po1(SU)           PAgP   Fa0/3(P) Fa0/4(P)

2      Po2(SU)           LACP   Fa0/1(P) Fa0/1(P)

-          Switch IDN3 (@idn3)

@idn3(config)#do sh int f0/1 sw

Name: Fa0/1

Switchport: Enabled

Administrative Mode: dynamic auto

Operational Mode: static access (member of bundel Po1)

Administrative Trunking Encapsulation: dot1q

Operational Trunking Encapsulation: native

Negotiation of Trunking: On

Access Mode VLAN: 1 (default)

Trunking Native Mode VLAN: 1 (default)

Voice VLAN: none

Administrative private-vlan host-association: none

Administrative private-vlan mapping: none

Administrative private-vlan trunk native VLAN: none

Administrative private-vlan trunk encapsulation: dot1q

Administrative private-vlan trunk normal VLANs: none

Administrative private-vlan trunk private VLANs: none

Operational private-vlan: none

Trunking VLANs Enabled: ALL

Pruning VLANs Enabled: 2-1001

Capture Mode Disabled

Capture VLANs Allowed: ALL

Protected: false

Appliance trust: none

@idn3(config)#do sh etherchannel summary

Flags:  D - down        P - in port-channel

        I - stand-alone s - suspended

        H - Hot-standby (LACP only)

        R - Layer3      S - Layer2

        U - in use      f - failed to allocate aggregator

        u - unsuitable for bundling

        w - waiting to be aggregated

        d - default port

Number of channel-groups in use: 2

Number of aggregators:           2

Group  Port-channel  Protocol    Ports

------+-------------+-----------+----------------------------------------------

1      Po1(SU)           PAgP   Fa0/1(P) Fa0/2(P)

2      Po3(SU)           LACP   Fa0/3(P) Fa0/4(P)

oke sekian dulu pada pembahasan tentang Etherchannel - Cisco kali ini, semoga bermanfaat bagi kita semua, mohon maaf kalau ada kesalahan dalam penulisan mohon di koreksi dan mohon kritik dan saranya, Terima Kasih
